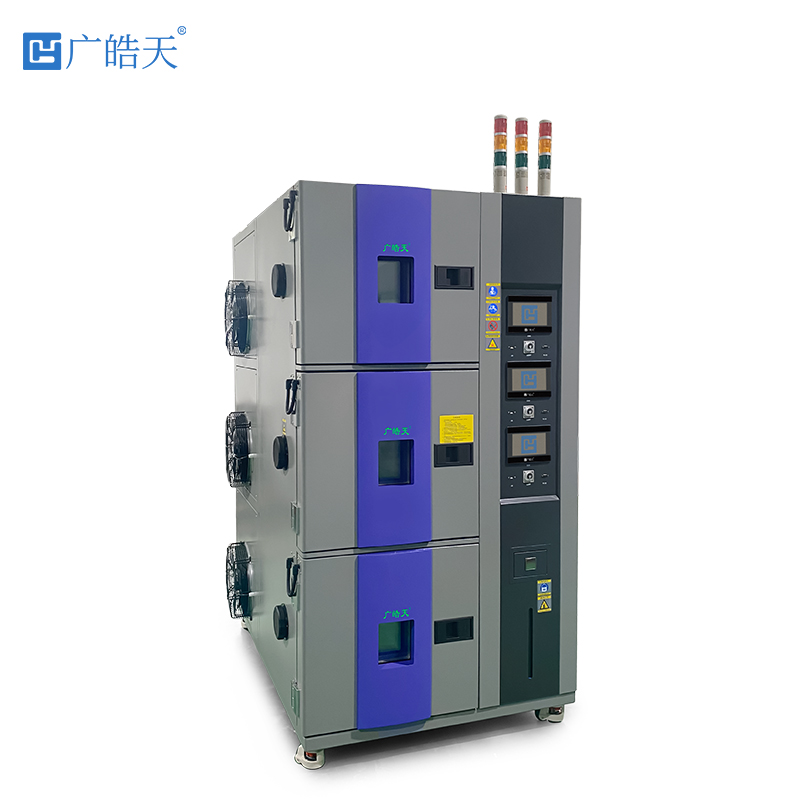

在現代工業生產與科學研究中，產品對環境適應性的要求日益嚴苛。三箱復層式高低溫試驗箱作為模擬復雜高低溫環境的關鍵設備，其單獨控制系統發揮著核心作用，能夠精準、高效地為不同測試需求提供多樣化的環境模擬，在電子、汽車、航空航天等眾多領域廣泛應用。
系統架構與工作原理
控制系統架構
三箱復層式高低溫試驗箱的控制系統采用分布式架構。每一個試驗箱都配備獨立的控制模塊，這些模塊猶如各個箱體的 “智能管家"，負責本箱體內的溫度控制任務。各控制模塊通過高速數據總線與中央控制單元相連，中央控制單元則像是整個系統的 “指揮官"，負責接收操作人員的指令，對各箱的控制模塊進行協調管理，并實時監控設備的整體運行狀態。操作人員借助試驗箱配備的操作面板，或者連接的專業電腦軟件，能夠針對每個試驗箱的溫度設定值、升溫 / 降溫速率、高溫 / 低溫保持時間、循環次數等參數進行個性化設置。設置完成后，中央控制單元迅速將參數準確無誤地發送至對應的控制模塊，各控制模塊依據這些參數以及傳感器反饋的實時溫度數據，獨立操控本箱體內的加熱、制冷等執行機構，從而實現各試驗箱溫度的精準、獨立調節。
溫度控制原理
加熱系統
加熱系統是實現高溫環境模擬的關鍵部分。試驗箱內的加熱元件通常采用高性能的鎳鉻合金加熱絲，這種材料具有高電阻率和良好的抗氧化性能，能夠快速且穩定地將電能轉化為熱能。當某一試驗箱內的溫度低于設定值時，該箱的溫度傳感器（如精度可達 ±0.1℃的鉑電阻溫度傳感器）會迅速捕捉到溫度變化，并將信號反饋給對應的控制模塊?？刂颇K依據預設的控制算法（如 PID 控制算法），快速增大流經加熱絲的電流，提升加熱功率，促使箱內溫度快速上升。以某型號試驗箱為例，其高溫箱在 30 分鐘內可從常溫迅速升至 150℃，且升溫速率能夠根據實際需求精準調控。
制冷系統
制冷系統承擔著低溫環境模擬的重任，多采用壓縮機制冷循環原理。以常見的渦旋式壓縮機為例，電機帶動偏心輪高速旋轉，使動靜渦旋盤之間產生相對運動，從而高效地實現制冷劑的壓縮過程。制冷劑首先在蒸發器中吸收箱內的熱量，由液態氣化為氣態，這個過程會帶走大量熱量，促使箱內溫度降低。氣化后的制冷劑被壓縮機吸入并壓縮，轉化為高溫高壓的氣體，隨后進入冷凝器。在冷凝器中，高溫高壓的制冷劑與外界環境進行熱交換，將熱量散發出去，重新冷凝為液態。之后，液態制冷劑經過節流裝置降壓，再次回到蒸發器，如此循環往復，持續實現降溫效果。通過精準控制壓縮機的啟停時間、制冷量，結合溫度傳感器的實時反饋數據，試驗箱能夠?qū)⒏飨鋬?nèi)的溫度控制精度穩定在 ±0.5℃以內。部分高性能試驗箱的低溫箱溫度低溫可降至 -70℃，能夠全面滿足極寒環境模擬的嚴苛需求。
單獨控制系統的優勢
精準獨立控溫
各試驗箱獨立的控制系統確保了每個箱體能夠按照設定的溫度曲線精確運行，避免了箱體之間的溫度干擾。在電子元器件測試中，可將對高溫敏感的元件放置于高溫箱，設置 120℃的高溫環境；將對低溫要求嚴格的元件放置于低溫箱，設置 -40℃的低溫環境，同時進行測試，精準模擬不同元件在各自極限工作溫度下的性能表現，極大地提高了測試結果的準確性和可靠性。
提高測試效率
由于各試驗箱可同時進行不同溫度條件的試驗，相比傳統單箱試驗設備，能夠在相同時間內完成更多種類或數量的測試任務。在汽車零部件研發階段，需要對發動機散熱部件、車內電子控制系統等不同零部件進行高低溫環境測試。使用三箱復層式高低溫試驗箱，可將發動機散熱部件置于高溫箱模擬發動機艙高溫環境，車內電子控制系統置于低溫箱模擬冬季低溫環境，同時開展測試，大幅縮短了研發周期，提高了研發效率。
靈活適應多樣需求
單獨控制系統使試驗箱能夠靈活應對各種復雜的測試需求。在材料科學研究中，可能需要對新型材料在不同溫度梯度下的物理性能變化進行研究。通過三箱復層式高低溫試驗箱的單獨控制系統，可以方便地設置三個不同的溫度區域，分別對材料進行不同溫度條件下的測試，全面探索材料在不同溫度環境下的性能變化規律，為材料的優化和應用提供豐富的數據支持。
應用案例分析
電子行業
在智能手機的研發過程中，為了確保手機在各種復雜環境下都能穩定運行，需要對手機的主板、電池、屏幕等關鍵零部件進行高低溫測試。利用三箱復層式高低溫試驗箱，將主板放入高溫箱，設置 85℃的高溫環境，模擬手機在炎熱夏季長時間使用時主板的工作狀態，檢測主板上電子元件的焊點是否出現脫焊、短路等問題；將電池放入低溫箱，設置 -20℃的低溫環境，模擬手機在寒冷冬季戶外使用時電池的性能，檢測電池的續航能力、充電性能等是否受到影響；將屏幕放入中間溫度箱，設置常溫環境，同時觀察屏幕在不同溫度環境切換時的顯示效果、觸摸靈敏度等性能變化。通過這樣全面、精準的測試，手機制造商能夠提前發現產品在不同溫度環境下可能出現的問題，優化產品設計和生產工藝，提高產品質量和市場競爭力。
航空航天領域
航空航天設備在飛行過程中會面臨極限的高低溫環境，對設備的可靠性要求高。在某新型航空電子設備的研發過程中，使用三箱復層式高低溫試驗箱對設備進行環境適應性測試。將設備的不同模塊分別放置于三個試驗箱中，高溫箱設置為 150℃，模擬發動機附近的高溫環境；低溫箱設置為 -55℃，模擬高空低溫環境；中間試驗箱設置為常溫常濕環境，模擬設備在正常飛行高度時的環境。通過長時間、多循環的高低溫沖擊測試，檢測設備各模塊在不同環境下的性能穩定性、信號傳輸準確性等關鍵指標，確保航空電子設備在復雜飛行環境下能夠安全、可靠地運行，為航空航天事業的發展提供堅實保障。
總結與展望
三箱復層式高低溫試驗箱的單獨控制系統憑借其先進的技術架構、精準的控制原理以及顯著的應用優勢，在眾多行業的產品研發、質量檢測等環節發揮著不可替代的作用。隨著科技的不斷進步，未來該控制系統有望在提高控制精度、增強系統穩定性、提升能源利用效率以及實現更智能化的操作與管理等方面取得進一步突破，為各行業的發展提供更強大、更可靠的環境模擬技術支持，助力人類在更多領域?qū)崿F(xiàn)創新與發展。
